Sensorn är hjärtat i en okyld termisk bildbehandlingsenhet. Den absorberar den infraröda strålningen som avges av objekt, vilket orsakar förändringar i motståndet hos värmekänsliga material. Ett specialiserat integrerat kretskort (ASIC) förstärker dessa motståndsförändringar genom sammankopplade elektroder och omvandlar dem till en elektrisk signal. Nästa steg är att processorn vidare omvandlar denna signal till en analog bildsignal, som slutligen visas på skärmen. Nyckeltekniska parametrar för detektorn inkluderar arraystorlek eller upplösning, pixelstorlek, brusliknande temperaturskillnad (NETD) och arbetande bildfrekvens.

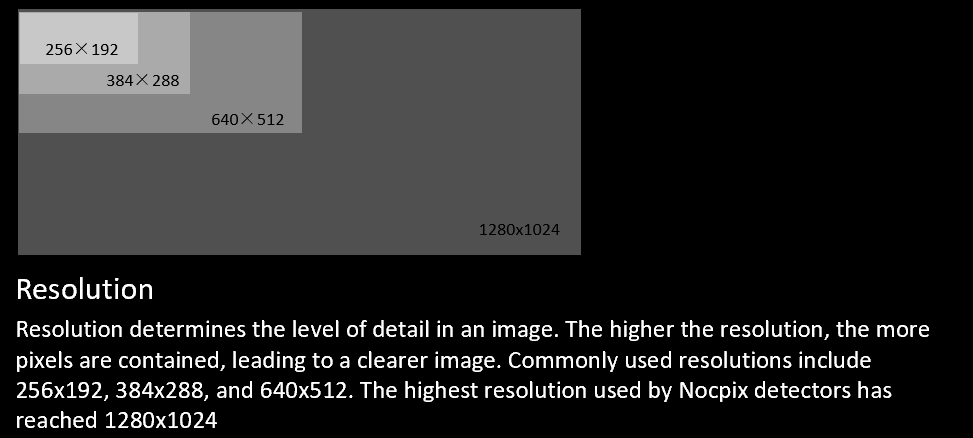

Arraystorleken anger bildens upplösning. Ju större arraystorlek sensorn har, desto högre är bildens upplösning, vilket resulterar i klarare bilder. Vanliga arraystorlekar är 256×192, 384×288, 640×512 och 1280×1024.
Pixelavståndet för en sensor hänvisar till avståndet mellan centra för intilliggande pixlar, även känt som pixelstorlek, och mäts vanligtvis i mikrometer (μm). Ju mindre pixelstorlek, desto högre är den spatiala upplösningen för sensorn, vilket gör att den bättre kan urskilja mindre objekt eller detaljer. Dessutom kan en mindre pixelstorlek förbättra sensorns känslighet för infraröd strålning, eftersom varje pixel kan fånga inkommande infrarött ljus mer effektivt. För närvarande har de flesta sensorer på marknaden en pixelstorlek på 12μm.

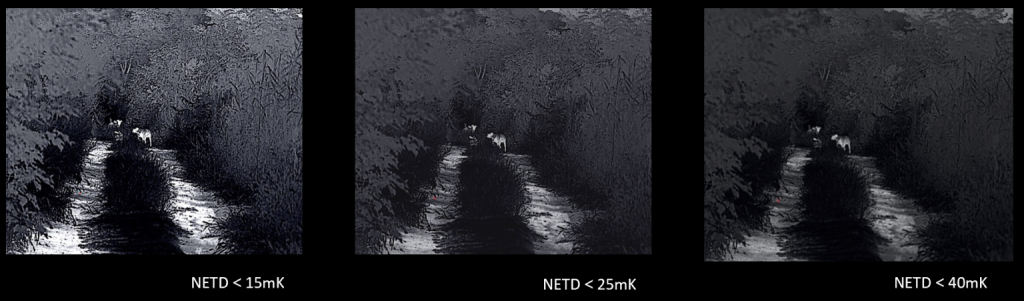

NETD, även känt som sensorsensitivitet, är relaterat till sensordesignen och tunna filmaterial. Ju mindre NETD, desto högre är sensorns känslighet, vilket gör att den kan upptäcka mindre temperaturskillnader. Detta innebär att den kan ge klarare bilder i lågt kontrasterande scener. För närvarande har de flesta sensorer på marknaden ett NETD på mindre än 20 till 40 millikelviner (mK).
Bildfrekvens hänvisar till antalet bildramar som sensorn kan fånga och bearbeta per sekund. Ju högre bildfrekvens, desto mjukare blir visningen. I snabbrörliga objekt eller scener hjälper en hög bildfrekvens att fånga detaljer bättre, vilket gör att användare kan göra mer exakta bedömningar. De flesta produkter på marknaden har en bildfrekvens på minst 50Hz.
F&U-teamet på Nocpix har varit dedikerade till termisk bildbehandling i 15 år. De sensorer de tillverkat inkluderar inte bara standard arraystorlekar på 256×192, 384×288 och 640×512, utan har också en branschledande arraystorlek på 1280×1024. Dessutom har teamet bemästrat banbrytande teknologier och innovationer för att säkerställa att nyckelspecifikationer överträffar andra produkter på marknaden, inklusive en pixelstorlek på 8 μm, ett NETD på mindre än 15mK och en bildfrekvens på 60 Hz.
Vår sensor använder ett termokänsligt material gjort av Vox-film, som har en högre temperaturresistans koefficient (TRC). Detta gör den mer känslig för temperaturförändringar, vilket sänker brusliknande temperaturskillnad (NETD) till mindre än 15mK. Detta material används allmänt i högklassiga enheter som kräver exakt temperaturövervakning och -kontroll. Till exempel, inom rymdindustrin, är material med hög TRC nyckelkomponenter i rymdfarkosters termiska kontrollsystem, vilket möjliggör realtidsövervakning och justering av rymdfarkosternas temperatur vid de extrema temperaturförändringarna i rymden, och skyddar elektroniska enheter och andra känsliga delar. Inom medicinsk utrustning används detta material för att övervaka temperaturen på MRI-spolar och kylsystem, vilket förbättrar bildkvaliteten och förlänger utrustningens livslängd.
Våra specialdesignade MEMS och ASIC är banbrytande innovationer inom branschen. De minskar avsevärt störningar från fotoelektriska signaler och minimerar signalförlust under överföring. Detta säkerställer att vårt bildbehandlingssystem levererar bilder av hög kvalitet.
Den nya förpackningsmetoden som kallas MINI-förpackning gör sensorn mindre och presterar bättre vid mottagning av infraröd strålning mellan 8-14um våglängd.
Utrustad med en så kraftfull sensor och en lins med F0.9, som tillåter 20 % mer ljus jämfört med F1.0, fångar vår produkt de minsta temperaturskillnaderna. Men det är inte vår gräns. De banbrytande algoritmerna kallade Reality + lyfter praktiskt taget den övre gränsen för bildkvalitet till en annan nivå, vilket ger jägare en oöverträffad klarhet de aldrig tidigare har sett, även i de mest utmanande utomhusmiljöerna.
Vår sensor inte bara utmärker sig i bildkvalitet utan också står ut för sin stabilitet och hållbarhet. Vårt F&U-team har gjort betydande uppgraderingar i dess design och material. MINI-förpackningen har en högvakuum, lång livslängd design med en 2-rads pin-konfiguration, vilket hjälper till att förhindra skador på anslutaren och höljet. Dessutom är den enkel att byta ut, vilket gör reparationer mer effektiva och kostnadseffektiva för användare. Dessutom genomgår varje sensor strikta kvalitetskontroller och rigorösa tester. Detta åtagande för kvalitet gör att vi tryggt kan förlänga sensorernas garantiperiod till 10 år.
Med alla dessa funktioner erbjuder Nocpix banbrytande sensor oöverträffad bildkvalitet, oavsett om det är på natten, i tjock dimma, kraftigt regn eller andra tuffa förhållanden. Detta hjälper jägare att se och träffa sina mål mer effektivt.
